الکتروموتور 225M6 30-1000 55F 380/660
- گروه محصول:
- الکتروموتور سه فاز القائی تک دور فریم چدنی
- کد محصول:
- 63925711100009
- گروه مصرف:
- پوسته چدن
- دستهبندی:
- 1.5 - 355 KW
- نحوه نصب:
- B3
- Type:
- 225M6
- Frame Size:
- 225M
- Phase:
- 3
- KW:
- 30
- HP:
- 40
پاسخ پرسشهای پرتکرار درباره محصول
شرایط گارانتی و خدمات پس از فروش
طراحی و تولید الکتروموتورهای سه فاز با فریم چدنی از سال 1382 در شرکت موتوژن آغاز گردید. این شرکت با دانش فنی 50 ساله خود به عنوان اولین و بزرگترین تولید کننده الکتروموتورهای صنعتی القایی با فریم چدنی در ایران است. تولیدات این شرکت از توان 75/0 تا 630 کیلووات و در سرعت های 3000 ، 1500 ، 1000 و 750 دور در دقیقه را شامل می شود. این الکتروموتورها با استفاده از تکنولوژی روز دنیا و مطابق با استانداردهای بین المللی IEC60034 و الزامات سازمان ملی استاندارد ایران طراحی و تولید می شوند. تمامی تست های عمل کردی و حرارتی الکتروموتورهای تولیدی در آزمایشگاه شرکت موتوژن انجام می شود.
در سالهای اخیر بر اساس نیاز صنایع کشور و در راستای پروژه های ملی آب و فاضلاب شرکت موتوژن برای اولین بار در ایران اقدام به طراحی و تولید الکتروموتورهای سه فاز فریم چدنی با سرعت 750 دور در دقیقه و تا توان 160 کیلووات کرده و نام خود را به عنوان تنها تولید کننده الکتروموتورهای توان بالا با سرعت 750 دور در دقیقه ثبت کرده است.
الکتروموتورهای فریم 400 شرکت موتوژن در توان های 355-630 كيلووات تولید می شوند. این الکتروموتورها که بالاترین توان در الکتروموتورهای القایی ولتاژ پایین را دارند با اتکا به دانش فنی کارشناسان مجرب شرکت موتوژن طراحی و تولید شده اند. در این الکتروموتورها سیستم خنک کاری داخلی تعبیه گردیده که با استفاده از یک فن داخلی هوای داخل الکتروموتور را به چرخش در آورده که باعث کاهش دمای روتور و سیم پیچی شده و در نتیجه افزایش راندمان الکتروموتور را در پی دارد.
مشخصات
مشخصات فنی ثبتشده برای این محصول
Type
225M6
Frame Size
225M
Phase
3
KW
30
HP
40
RPM
1000
Frame Material
1
IM
B3
IP
55
Ins.Class
F

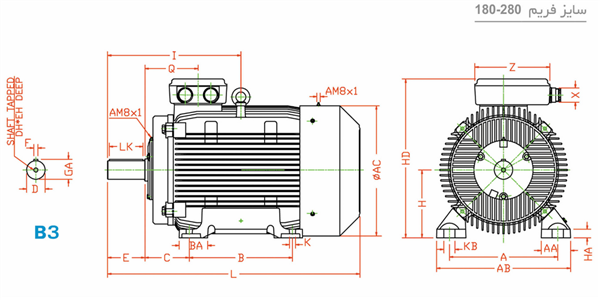

ابعاد
ابعاد و اندازههای محصول بر حسب نقشه فنی
| A | AA | AB | AC | B | BA | C | DH | E | EH | F | g1 | GA | H | HA | HD | I | K | KB | L | LA | LK | M | N | P | Q | S | T | X | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 356 | 96.5 | 436 | 433 | 311 | 84 | 149 | M16 | 140 | 48 | 18 | - | 64 | 225 | 29 | 522.5 | 440 | 18 | 33 | 805 | - | 130 | - | -- | - | 174.5 | -- | - | Pg29 | 203 |
دیتاشیت
اطلاعات فنی و تخصصی محصول
Type
225M6
Frame Size
225M
Frequency (Hz)
50
Phase
3
KW
30
HP
40
Current (A)
59.7/34.5
RPM
1000
Rated Speed (RPM)
980
Torque (N.m)
292.5
P.F
0.83
Is / In
5.4
Ts / Tn
2
Weight (Kg)
365
Frame Material
Cast Iron
IM
B3
IP
55
Ins.Class
B/F
J (Kg.m2)
0.6592
Driven End-Bearing
6314-Z
Non-Driven End-Bearing
6314-Z
Stator Winding
Copper
Rotor Winding
Aluminum
Color
Grey-RAL7030
Voltage (V)
380Δ/660Y
Duty Cycle
S1
Standard
IEC60034
ترمستور سیم پیچی
145-Degrees
Methods of Cooling
IC411
Tb / Tn
2.1
Efficiency Class
IE1~D
