الکتروموتور 180L4B 22-1500 55F 380/660 progressive
- گروه محصول:
- الکتروموتور سه فاز القائی تک دور فریم چدنی
- کد محصول:
- 63855724300000
- گروه مصرف:
- پوسته چدن
- دستهبندی:
- 2.2 - 630 KW
- نحوه نصب:
- B3
- Type:
- 180L4B
- Frame Size:
- 180L
- Phase:
- 3
- KW:
- 22
- HP:
- 30
پاسخ پرسشهای پرتکرار درباره محصول
شرایط گارانتی و خدمات پس از فروش
طراحی و تولید الکتروموتورهای سه فاز با فریم چدنی از سال 1382 در شرکت موتوژن آغاز گردید. این شرکت با دانش فنی 50 ساله خود به عنوان اولین و بزرگترین تولید کننده الکتروموتورهای صنعتی القایی با فریم چدنی در ایران است. تولیدات این شرکت از توان 75/0 تا 630 کیلووات و در سرعت های 3000 ، 1500 ، 1000 و 750 دور در دقیقه را شامل می شود. این الکتروموتورها با استفاده از تکنولوژی روز دنیا و مطابق با استانداردهای بین المللی IEC60034 و الزامات سازمان ملی استاندارد ایران طراحی و تولید می شوند. تمامی تست های عمل کردی و حرارتی الکتروموتورهای تولیدی در آزمایشگاه شرکت موتوژن انجام می شود.
در سالهای اخیر بر اساس نیاز صنایع کشور و در راستای پروژه های ملی آب و فاضلاب شرکت موتوژن برای اولین بار در ایران اقدام به طراحی و تولید الکتروموتورهای سه فاز فریم چدنی با سرعت 750 دور در دقیقه و تا توان 160 کیلووات کرده و نام خود را به عنوان تنها تولید کننده الکتروموتورهای توان بالا با سرعت 750 دور در دقیقه ثبت کرده است.
الکتروموتورهای فریم 400 شرکت موتوژن در توان های 355-630 كيلووات تولید می شوند. این الکتروموتورها که بالاترین توان در الکتروموتورهای القایی ولتاژ پایین را دارند با اتکا به دانش فنی کارشناسان مجرب شرکت موتوژن طراحی و تولید شده اند. در این الکتروموتورها سیستم خنک کاری داخلی تعبیه گردیده که با استفاده از یک فن داخلی هوای داخل الکتروموتور را به چرخش در آورده که باعث کاهش دمای روتور و سیم پیچی شده و در نتیجه افزایش راندمان الکتروموتور را در پی دارد.
مشخصات
مشخصات فنی ثبتشده برای این محصول
Type
180L4B
Frame Size
180L
Phase
3
KW
22
HP
30
RPM
1500
Frame Material
1
IM
B3
IP
55
Ins.Class
F

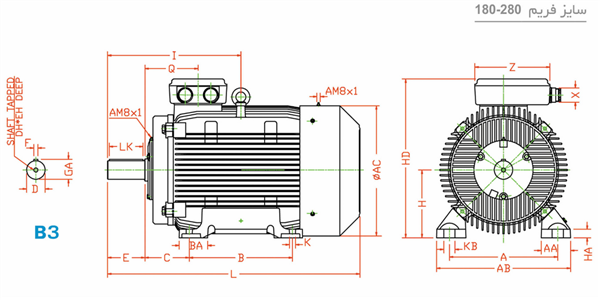

ابعاد
ابعاد و اندازههای محصول بر حسب نقشه فنی
| A | AA | AB | AC | B | BA | C | DH | E | EH | F | g1 | GA | H | HA | HD | I | K | KB | L | LA | LK | M | N | P | Q | S | T | X | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 279 | 79 | 360 | 348 | 279 | 63 | 121 | M12 | 110 | 36 | 14 | - | 51.5 | 180 | 28 | 449 | 369 | 14 | 23 | 700 | - | 95 | - | - | - | 146 | - | - | Pg29 | 170 |
دیتاشیت
اطلاعات فنی و تخصصی محصول
Type
180L4B
Frame Size
180L
Frequency (Hz)
50
Phase
3
KW
22
HP
30
Voltage (V)
400Δ/690Y
Current (A)
44D/25.5Y
RPM
1500
Rated Speed (RPM)
1460
Torque (N.m)
143.7
Efficiency Class
IE1~D
P.F
0.82
Is / In
6.09
Ts / Tn
2.49
Tb / Tn
2.51
Frame Material
Cast Iron
Weight (Kg)
200
IM
B3
IP
55
Ins.Class
B/F
Methods of Cooling
IC411
J (Kg.m2)
0.1285
Driven End-Bearing
6310-Z
Non-Driven End-Bearing
6310-Z
Stator Winding
Copper
Rotor Winding
Aluminum
Duty Cycle
S1
Color
Grey-RAL7030
Standard
IEC60034
ترمستور سیم پیچی
145-Degrees
