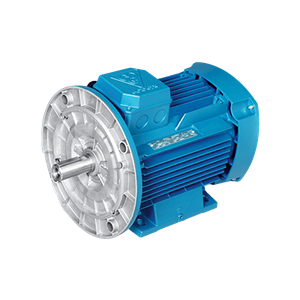

الکتروموتور 160L4B 15-1500 54F 380/660 B35
- گروه محصول:
- الکتروموتور سه فاز القائی تک دور فریم آلومینیومی
- کد محصول:
- 60755224100008
- گروه مصرف:
- پوسته آلومینیوم
- دستهبندی:
- 0.06 - 15 KW
- نحوه نصب:
- B3
- HP:
- 20
- KW:
- 15
- RPM:
- 1500
- Phase:
- 3
- Frame Material:
- 2
پاسخ پرسشهای پرتکرار درباره محصول
شرایط گارانتی و خدمات پس از فروش
الکتروموتورهای سه فاز آلومینیومی موتوژن در محدوده فریم سایز 56 تا 160 و با توان 0.06 تا 18.5 كيلووات طراحی و ساخته می شوند این الکتروموتورهای سه فاز تک دور دارای روتور قفس سنجابی و پروانه خنک کننده می باشند که مطابق استاندارد IEC60034 و با ولتاژ نامی 380 یا 400 ولت، کلاس عایقی F و درجه حفاظت IP54٫55 تولید و روانه بازار می شوند. ویژگی های الکتروموتورهای سه فاز آلومینیومی آنها را برای استفاده در شرایط عادی و طولانی مدت مناسب می سازد. حداکثر توان این الکتروموتورها در سرعتهای 750، 1000 ، 1500 و 3000 دور در دقیقه به ترتیب 7.5 ، 11 ، 15 و 18.5 کیلووات می باشد.
مشخصات
مشخصات فنی ثبتشده برای این محصول
HP
20
KW
15
RPM
1500
Phase
3
Frame Material
2
IM
B35
Frame Size
160L
Ins.Class
F
Type
160L4B
IP
54

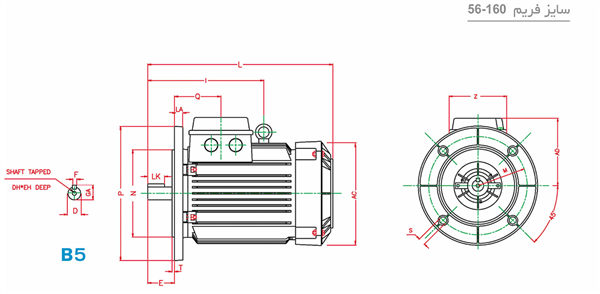

ابعاد
ابعاد و اندازههای محصول بر حسب نقشه فنی
| A | AA | AB | AC | B | BA | C | DH | E | EH | F | GA | H | HA | HD | I | K | KB | L | LA | LK | M | N | P | Q | S | T | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 254 | 64 | 315 | 303 | 254 | 50 | 108 | M16 | 110 | 36 | 12 | 45 | 160 | 16 | 340 | 345 | 15 | 21 | 629 | 13 | 80 | 300 | 250 | 350 | 95.5 | 19 | 5 | 116 |
دیتاشیت
اطلاعات فنی و تخصصی محصول
Frequency (Hz)
50
Color
Blue - RAL5001
Stator Winding
copper
Non-Driven End-Bearing
6309-2Z
Driven End-Bearing
6309-2Z
J (Kg.m2)
0.080486
Ts / Tn
2
Is / In
5.5
P.F
0.85
Rotor Winding
aluminium
Current (A)
29.8/17.2
Rated Speed (RPM)
1455
Voltage (V)
380/660
Ins.Class
F
Efficiency (%)
-
HP
20
KW
15
RPM
1500
Torque (N.m)
98.45
Frame Material
2
IP
54
IM
B35
Type
160L4B
Frame Size
160L
Phase
3
