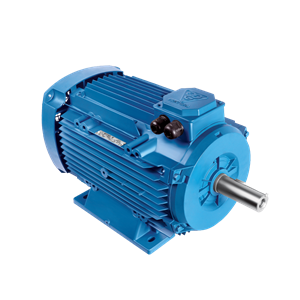

الکتروموتور 160L2C 18.5-3000 54F 380/660
- گروه محصول:
- الکتروموتور سه فاز القائی تک دور فریم آلومینیومی
- کد محصول:
- 60805723800007
- گروه مصرف:
- پوسته آلومینیوم
- دستهبندی:
- 0.09 - 18.5 KW
- نحوه نصب:
- B3
- Type:
- 160L2C
- Frame Size:
- 160L
- Phase:
- 3
- KW:
- 18.5
- HP:
- 25
پاسخ پرسشهای پرتکرار درباره محصول
شرایط گارانتی و خدمات پس از فروش
الکتروموتورهای سه فاز آلومینیومی موتوژن در محدوده فریم سایز 56 تا 160 و با توان 0.06 تا 18.5 كيلووات طراحی و ساخته می شوند این الکتروموتورهای سه فاز تک دور دارای روتور قفس سنجابی و پروانه خنک کننده می باشند که مطابق استاندارد IEC60034 و با ولتاژ نامی 380 یا 400 ولت، کلاس عایقی F و درجه حفاظت IP54٫55 تولید و روانه بازار می شوند. ویژگی های الکتروموتورهای سه فاز آلومینیومی آنها را برای استفاده در شرایط عادی و طولانی مدت مناسب می سازد. حداکثر توان این الکتروموتورها در سرعتهای 750، 1000 ، 1500 و 3000 دور در دقیقه به ترتیب 7.5 ، 11 ، 15 و 18.5 کیلووات می باشد.
مشخصات
مشخصات فنی ثبتشده برای این محصول
Type
160L2C
Frame Size
160L
Phase
3
KW
18.5
HP
25
RPM
3000
Frame Material
2
IM
B3
IP
54
Ins.Class
F
ابعاد

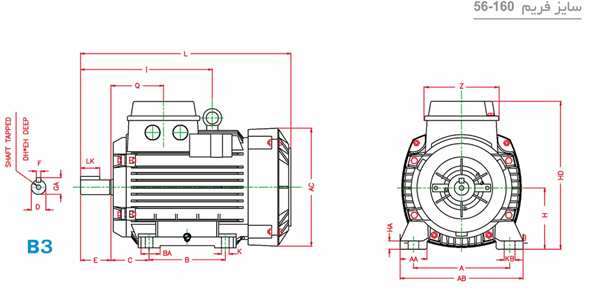

ابعاد و اندازههای محصول بر حسب نقشه فنی
| A | AA | AB | AC | B | BA | C | DH | E | EH | F | GA | H | HA | HD | I | K | KB | L | LA | LK | M | N | P | Q | S | T | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 254 | 64 | 315 | 303 | 254 | 50 | 108 | M16 | 110 | 36 | 12 | 45 | 160 | 16 | 340 | 345 | 15 | 21 | 629 | - | 80 | - | - | - | 95.5 | - | -- | 116 |
دیتاشیت
اطلاعات فنی و تخصصی محصول
Type
160L2C
Frame Size
160L
Frequency (Hz)
50
Phase
3
KW
18.5
HP
25
Voltage (V)
400Δ/690Y
Current (A)
34.5D/19.9
RPM
3000
Rated Speed (RPM)
2947
Torque (N.m)
60.1
Efficiency Class
IE1~D
P.F
0.88
Is / In
7.5
Ts / Tn
3
Tb / Tn
3.5
Frame Material
Aluminum
Weight (Kg)
90
IM
B3
Ins.Class
B/F
Methods of Cooling
IC411
J (Kg.m2)
0.053162
Driven End-Bearing
6309-2Z
Non-Driven End-Bearing
6309-2Z
Stator Winding
Copper
Rotor Winding
Aluminum
Color
Blue-RAL5001
IP
54
