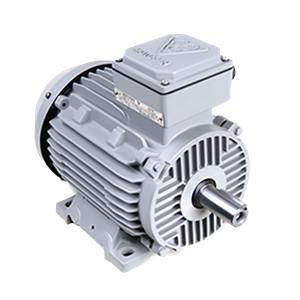

الکتروموتور 100L2A 3-3000 55F 220/380 چدنی
- گروه محصول:
- الکتروموتور سه فاز القائی تک دور فریم چدنی
- کد محصول:
- 63825120100005
- گروه مصرف:
- پوسته چدن
- دستهبندی:
- 3 - 250 KW
- نحوه نصب:
- B3
- Efficiency (%):
- IE2
- HP:
- 4
- KW:
- 3
- RPM:
- 3000
- Phase:
- 3
پاسخ پرسشهای پرتکرار درباره محصول
شرایط گارانتی و خدمات پس از فروش
طراحی و تولید الکتروموتورهای سه فاز با فریم چدنی از سال 1382 در شرکت موتوژن آغاز گردید. این شرکت با دانش فنی 50 ساله خود به عنوان اولین و بزرگترین تولید کننده الکتروموتورهای صنعتی القایی با فریم چدنی در ایران است. تولیدات این شرکت از توان 75/0 تا 630 کیلووات و در سرعت های 3000 ، 1500 ، 1000 و 750 دور در دقیقه را شامل می شود. این الکتروموتورها با استفاده از تکنولوژی روز دنیا و مطابق با استانداردهای بین المللی IEC60034 و الزامات سازمان ملی استاندارد ایران طراحی و تولید می شوند. تمامی تست های عمل کردی و حرارتی الکتروموتورهای تولیدی در آزمایشگاه شرکت موتوژن انجام می شود.
در سالهای اخیر بر اساس نیاز صنایع کشور و در راستای پروژه های ملی آب و فاضلاب شرکت موتوژن برای اولین بار در ایران اقدام به طراحی و تولید الکتروموتورهای سه فاز فریم چدنی با سرعت 750 دور در دقیقه و تا توان 160 کیلووات کرده و نام خود را به عنوان تنها تولید کننده الکتروموتورهای توان بالا با سرعت 750 دور در دقیقه ثبت کرده است.
الکتروموتورهای فریم 400 شرکت موتوژن در توان های 355-630 كيلووات تولید می شوند. این الکتروموتورها که بالاترین توان در الکتروموتورهای القایی ولتاژ پایین را دارند با اتکا به دانش فنی کارشناسان مجرب شرکت موتوژن طراحی و تولید شده اند. در این الکتروموتورها سیستم خنک کاری داخلی تعبیه گردیده که با استفاده از یک فن داخلی هوای داخل الکتروموتور را به چرخش در آورده که باعث کاهش دمای روتور و سیم پیچی شده و در نتیجه افزایش راندمان الکتروموتور را در پی دارد.
مشخصات
مشخصات فنی ثبتشده برای این محصول
Efficiency (%)
IE2
HP
4
KW
3
RPM
3000
Phase
3
Frame Material
1
IM
B3
Frame Size
100L
Ins.Class
F
Type
100L2A
IP
55

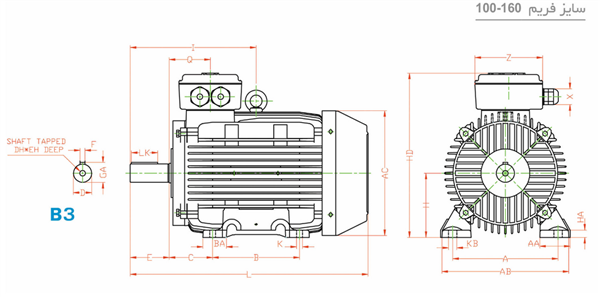

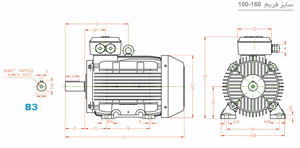

ابعاد
ابعاد و اندازههای محصول بر حسب نقشه فنی
| A | AA | AB | AC | B | BA | C | DH | E | EH | F | GA | H | HA | HD | I | K | KB | L | LA | LK | M | N | P | Q | S | T | X | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 160 | 47 | 200 | 197 | 140 | 40.5 | 63 | M10 | 60 | 22 | 8 | 31 | 100 | 14 | 267.5 | 197 | 12 | 17 | 367 | - | - | - | -- | - | 67 | - | - | Pg16 | 109 |
دیتاشیت
اطلاعات فنی و تخصصی محصول
Weight (Kg)
28
Frequency (Hz)
50
Color
Grey - RAL7030
Stator Winding
copper
Non-Driven End-Bearing
6201-2Z
Driven End-Bearing
6201-2Z
J (Kg.m2)
0.002
Ts / Tn
2.9
Is / In
6.5
P.F
0.87
Rotor Winding
aluminium
Current (A)
11.3/6.5
Rated Speed (RPM)
2840
Voltage (V)
220/380
Ins.Class
F
Efficiency (%)
IE2
HP
4
KW
3
RPM
3000
Torque (N.m)
10.01
Frame Material
1
IP
55
IM
B3
Type
100L2A
Frame Size
100L
Phase
3
