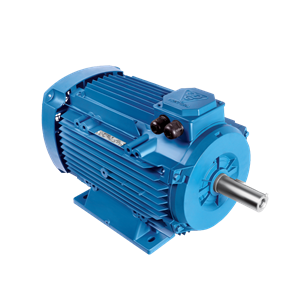

الکتروموتور 100L2A 3-3000 54F 220/380
- گروه محصول:
- الکتروموتور سه فاز القائی تک دور فریم آلومینیومی
- کد محصول:
- 60525123600007
- گروه مصرف:
- پوسته آلومینیوم
- دستهبندی:
- 0.09 - 18.5 KW
- نحوه نصب:
- B3
- Efficiency (%):
- IE2
- HP:
- 4
- KW:
- 3
- RPM:
- 3000
- Phase:
- 3
پاسخ پرسشهای پرتکرار درباره محصول
شرایط گارانتی و خدمات پس از فروش
الکتروموتورهای سه فاز آلومینیومی موتوژن در محدوده فریم سایز 56 تا 160 و با توان 0.06 تا 18.5 كيلووات طراحی و ساخته می شوند این الکتروموتورهای سه فاز تک دور دارای روتور قفس سنجابی و پروانه خنک کننده می باشند که مطابق استاندارد IEC60034 و با ولتاژ نامی 380 یا 400 ولت، کلاس عایقی F و درجه حفاظت IP54٫55 تولید و روانه بازار می شوند. ویژگی های الکتروموتورهای سه فاز آلومینیومی آنها را برای استفاده در شرایط عادی و طولانی مدت مناسب می سازد. حداکثر توان این الکتروموتورها در سرعتهای 750، 1000 ، 1500 و 3000 دور در دقیقه به ترتیب 7.5 ، 11 ، 15 و 18.5 کیلووات می باشد.
مشخصات
مشخصات فنی ثبتشده برای این محصول
Efficiency (%)
IE2
HP
4
KW
3
RPM
3000
Phase
3
Frame Material
2
IM
B3
Frame Size
100L
Ins.Class
F
Type
100L2A
IP
54

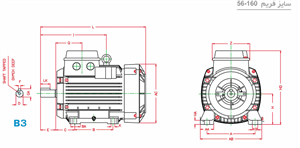

ابعاد
ابعاد و اندازههای محصول بر حسب نقشه فنی
| A | AA | AB | AC | B | BA | C | DH | E | EH | F | GA | H | HA | HD | I | K | KB | L | LA | LK | M | N | P | Q | S | T | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 160 | 40 | 200 | 194 | 140 | 35 | 63 | M10 | 60 | 22 | 8 | 31 | 100 | 12 | 233 | - | 12 | 17 | 366 | - | 40 | - | -- | - | 73.5 | - | - | 96 |
دیتاشیت
اطلاعات فنی و تخصصی محصول
Weight (Kg)
21.3
Frequency (Hz)
50
Color
Blue - RAL5001
Stator Winding
copper
Non-Driven End-Bearing
6206-2Z
Driven End-Bearing
6206-2Z
J (Kg.m2)
0.002
Ts / Tn
2.9
Is / In
6.5
P.F
0.87
Rotor Winding
aluminium
Current (A)
11.3/6.5
Rated Speed (RPM)
2840
Voltage (V)
220/380
Ins.Class
F
Efficiency (%)
IE2
HP
4
KW
3
RPM
3000
Torque (N.m)
10.01
Frame Material
2
IP
54
IM
B3
Type
100L2A
Frame Size
100L
Phase
3
